Rječnik: IR-Cut Filter

Što je IR-Cut Filter?

IR-cut filter, također poznat kao infracrveni filter, je optička komponenta koja se koristi u sistemima za snimanje kako bi blokirala infracrveno (IR) svjetlo dok propušta vidljivo svjetlo. Infracrveno svjetlo, obično s valnom duljinom iznad 700 nm, može interferirati sa senzorima slike, uzrokujući distorzije u prikazu boja i smanjujući ukupni kvalitet slike. Filtrirajući IR valne duljine, IR-cut filteri osiguravaju preciznu reprodukciju boja i poboljšavaju jasnoću slike.

Ovi filteri su neophodni u aplikacijama koje zahtijevaju istinito prikazivanje boja, kao što su trail kamere, sigurnosne kamere, digitalne kamere i sistemi za industrijsku inspekciju. Mnogi IR-cut filteri su preklopivi, što im omogućava da se prilagode i dnevnim (boja snimanja) i noćnim (infracrveno snimanje) uvjetima.

Kako funkcionira IR-Cut Filter?

Osnove

IR-cut filter radi tako što ili reflektira ili apsorbira infracrveno svjetlo. To se postiže korištenjem specijaliziranih materijala kao što su fuzirani kvarc, B270 staklo, float staklo ili absorber staklo. Ovi materijali su dizajnirani tako da blokiraju infracrvene valne duljine dok propuštaju vidljivo svjetlo (400–700 nm). Neki napredni filteri također mogu blokirati ultraljubičasto (UV) svjetlo.

Postavljanje u sistemima za snimanje

IR-cut filter obično se postavlja između objektiva kamere i senzora slike. Ovo postavljanje osigurava da samo vidljivo svjetlo dopre do senzora, sprječavajući IR interferenciju tijekom snimanja slike.

Preklopni mehanizam u dan/noć sistemima

• Dan: Tijekom dana, IR-cut filter blokira infracrveno svjetlo kako bi snimio slike točnih boja. Ovo je posebno korisno za aplikacije koje zahtijevaju prirodno prikazivanje boja, kao što su snimanje divljači ili nadzor.
• Noć: U uvjetima slabog svjetla ili noću, filter se deaktivira ili mehanički okreće izvan optičkog puta. To omogućava infracrvenom svjetlu da dopre do senzora, poboljšavajući sposobnosti noćnog vida kada se koristi s IR osvjetljenjem.

Prebacivanje između dana i noći često se olakšava mehaničkim aktuatorima ili elektromagnetima. Napredni sistemi mogu koristiti dvostruke leće postavke s odvojenim senzorima za dan i noć snimanja, eliminirajući potrebu za mehaničkim prekidačem.

Tehnički detalji

Materijali koji se koriste

Performanse IR-cut filtera ovisi o materijalima koji se koriste za njegovu konstrukciju:

• Fuzirani kvarc: Nudi visoku trajnost i izvrsnu optičku jasnoću.
• B270 staklo: Jeftina opcija s dobrom propusnošću svjetla.
• Float staklo: Svestran i široko dostupan.
• Absorber staklo: Dizajniran za učinkovito blokiranje specifičnih valnih duljina.

Vrste IR-Cut filtera

1. Apsorptivni filteri: Apsorbirati IR svjetlo u materijal.
2. Reflektivni filteri: Reflektiraju IR svjetlo od optičkog puta.
3. Hibridni filteri: Kombiniraju apsorpcijske i reflektivne svojstva za bolje performanse.

Raspon valnih duljina

IR-cut filteri obično blokiraju valne duljine iznad 700 nm. Napredni filteri mogu proširiti ovo ograničenje na 800 nm ili više, a neki također uključuju UV blokiranje.

Učinkovitost prijenosa

Visoka učinkovitost prijenosa, obično iznad 85% za vidljivo svjetlo, osigurava minimalni gubitak svjetla i živopisno snimanje. Napredni filteri također imaju snažne blokirajuće sposobnosti (npr. optička gustoća > 2 za raspon 850–1100 nm), učinkovito sprječavajući IR interferenciju.

Primjene IR-Cut filtera

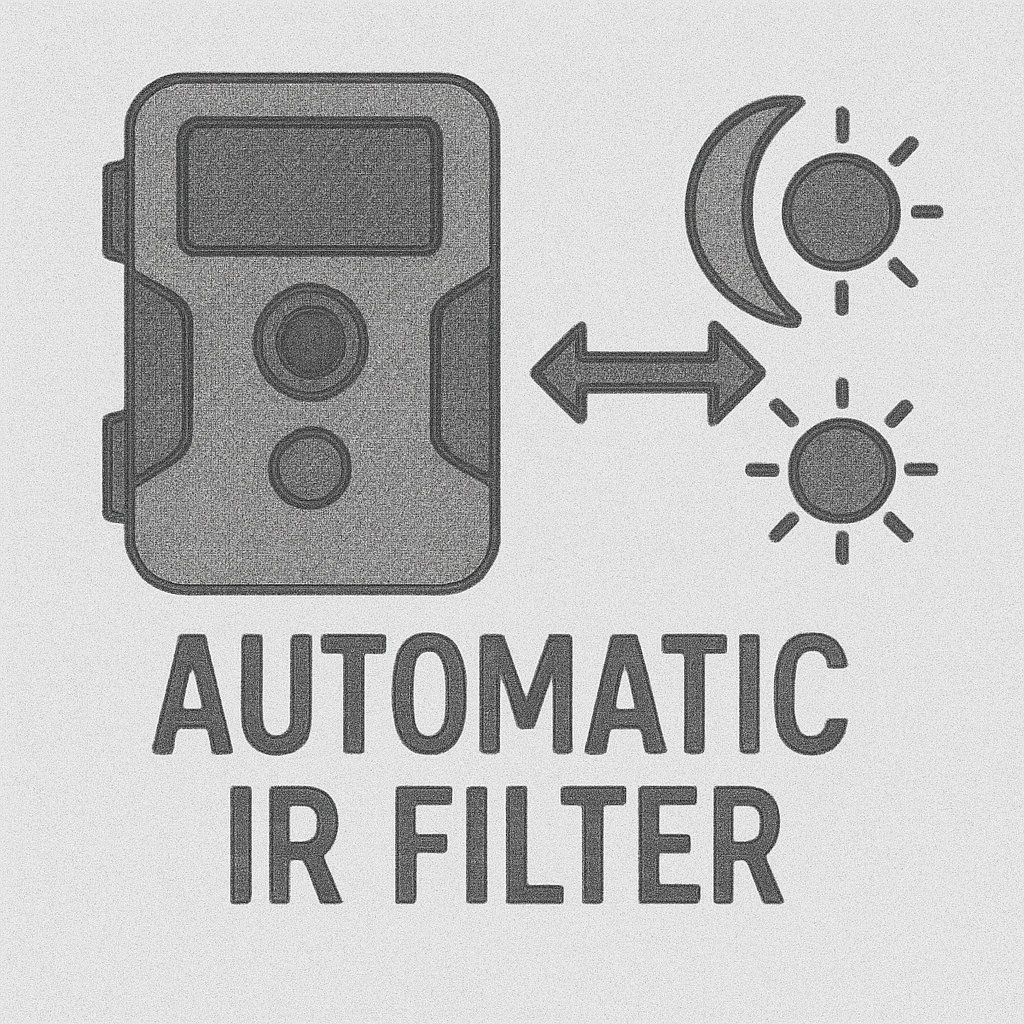

1. Trail kamere

Trail kamere koriste IR-cut filtere kako bi neprimjetno prešle između dnevnog i noćnog moda. Danju, filter blokira IR svjetlo za točne slike u boji. Noću, filter se isključuje, omogućavajući IR osvjetljenje za crno-bijelu noćnu viziju.

Primjer: Trail kamera snima živopisne dnevne slike divljači i prebacuje se na infracrvenu noćnu viziju kako bi monitorirala noćnu aktivnost.

2. Sigurnosne kamere

Sigurnosne kamere se oslanjaju na IR-cut filtere kako bi isporučile točne slike u boji tijekom dana i jasnu noćnu viziju u uvjetima slabog svjetla. Filter se isključuje noću kako bi dopustio IR svjetlo za nadzor.

Primjer: Sigurnosna kamera na parkiralištu snima slike u boji danju i koristi infracrvene LED diode za detaljnu noćnu viziju.

3. Digitalne kamere

U digitalnim kamerama, IR-cut filteri sprječavaju distorzije boja uzrokovane IR svjetlom. To osigurava da slike blisko liče onome što ljudsko oko percipira.

Primjer: Fotograf snima zalazak sunca s živopisnim i točnim bojama, zahvaljujući IR-cut filtru.

4. Industrijska inspekcija

IR-cut filteri su kritični u industrijskim sistemima za viziju za detekciju nedostataka i nepravilnosti u proizvodima. Oni osiguravaju točnu reprezentaciju boja i poboljšavaju kontrolu kvalitete.

Primjer: Kamere na proizvodnoj liniji koriste IR-cut filtere kako bi inspektirale elektroničke komponente za nedostatke.

5. Medicinsko snimanje

Medicinski sistemi za snimanje koriste IR-cut filtere kako bi osigurali vjernost boja i jasnoću, pomažući u točnoj dijagnozi.

Primjer: Dermatološka kamera koristi IR-cut filter kako bi snimila visoko rezolucijske slike kožnih lezija.

6. Pametni telefoni

Moderna pametna telefona ugrađuju IR-cut filtere kako bi poboljšali kvalitet slike, osiguravajući točnu reprodukciju boja čak i u izazovnim uvjetima osvjetljenja.

Primjer: Pametni telefon snima slike punim bojama na zabavi pod umjetnim osvjetljenjem.

7. Droni

Droni opremljeni kamerama koriste IR-cut filtere kako bi proizveli jasne zračne slike s prirodnom vjernošću boja.

Primjer: Dron snima visoko rezolucijske slike šume, s bojama očuvanim od strane IR-cut filtera.

Prednosti korištenja IR-Cut filtera

1. Točna reprodukcija boja: Eliminira distorzije boja uzrokovane IR svjetlom.
2. Poboljšan kvalitet slike: Poboljšava jasnoću, kontrast i detalje u slikama.
3. Svestranost: Primjenjiv u raznim industrijama, od sigurnosti do zdravstva.
4. Energetska učinkovitost: Smanjuje odsjaj i šum, minimizirajući potrebe za naknadnom obradom.
5. Prilagodljivost: Preklopivi filteri osiguravaju nesmetanu funkciju u dan-noć uvjetima.

Ključna razmatranja pri odabiru IR-Cut filtera

1. Raspon valnih duljina: Osigurajte da filter blokira IR svjetlo iznad željenog praga.
2. Učinkovitost prijenosa: Visoka propusnost vidljivog svjetla osigurava svjetlost i jasnoću.
3. Preklopni mehanizam: Odaberite preklopive filtere ako je potrebna funkcija dan-noć.
4. Kvalitet materijala: Odaberite materijale temeljene na trajnosti i optičkoj izvedbi.
5. Veličina i oblik: Osigurajte kompatibilnost sa sistemom kamere.

Zaključak

IR-cut filter je ključna komponenta u modernim sistemima za snimanje, osiguravajući točnu reprodukciju boja i visok kvalitet slike. Njegova prilagodljivost ga čini neophodnim u širokom rasponu aplikacija, od praćenja divljači s trail kamerama do industrijskih inspekcija i medicinskog snimanja. Razumijevanje njegove funkcionalnosti i prednosti može pomoći korisnicima da donesu informirane odluke pri odabiru opreme za snimanje za različite potrebe.

Za daljnje istraživanje, konzultirajte proizvođače ili detaljne specifikacije proizvoda kako biste pronašli najbolji IR-cut filter za vašu aplikaciju.
